Назначение

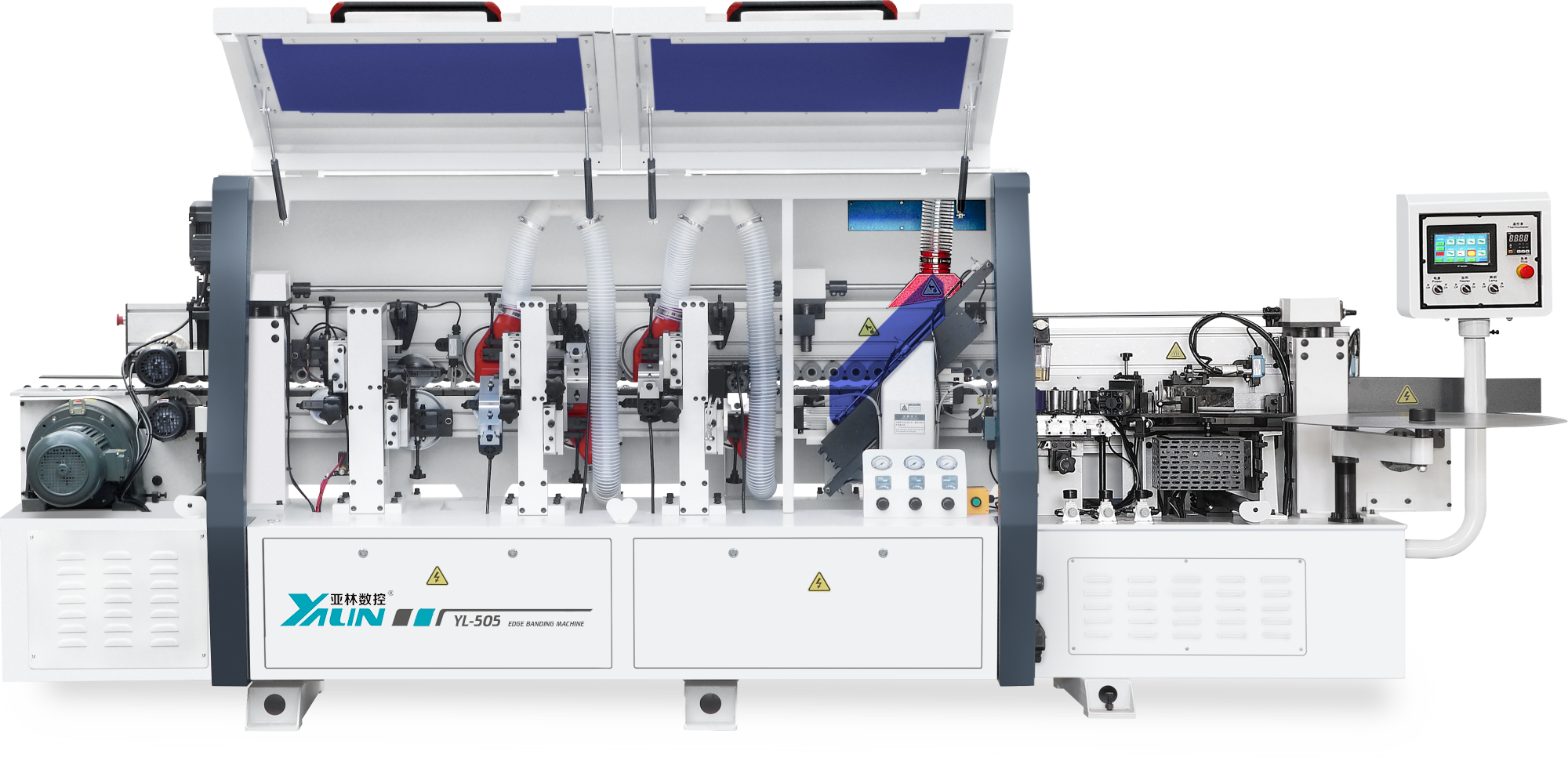

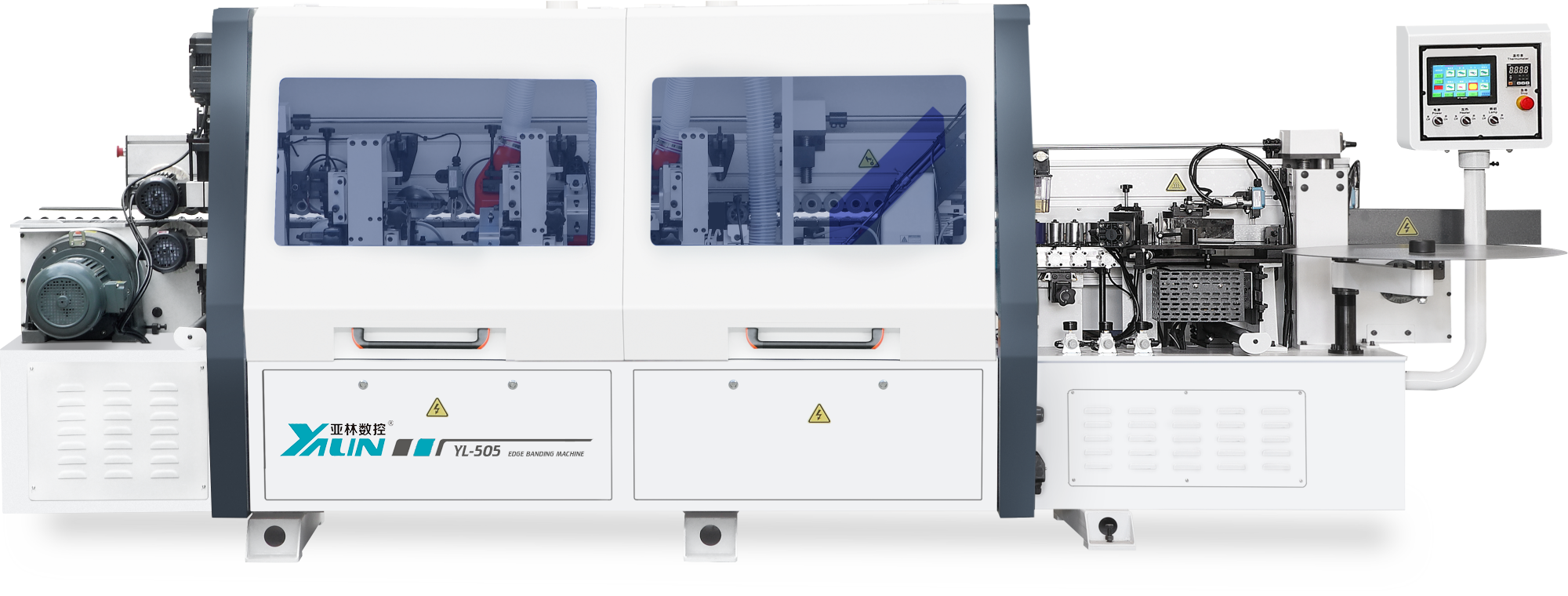

Кромкооблицовочный станок проходного типа Yalin предназначен для оклеивания кромочными материалами из ПВХ, меламина, шпона деталей из ДСП, МДФ и мебельных щитов, с последующей обработкой кромки и снятием свесов по длине, по торцам, фрезерованием, циклеванием и полированием.

Особенности

1. Станок может работать 24 часа в сутки без остановок и обрабатывать до 750 м.пог./час
2. Высокая скорость подачи до 20 м/мин., что является одним из главных показателей кромкооблицовочных станков
3. Блокировка подачи заготовки – не даёт оператору подавать заготовку в станок раньше чем это возможно, что предотвращает повреждение и повышенный износ узлов
4. Минимальная заготовка 150 х 50 мм или 300 х 60 мм
5. Инверторы на каждый узел
6. Сенсорная панель управления на русском языке – отображает управление узлами станка, выводит ошибки
7. Регулировка количества наносимого клея
8. Гильотина для черновой резки толстого кромочного материала из ПВХ или АBS
9. 4 прижимных ролика
10. Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 18000 об./мин. Радиус фрезы 2 мм
11. Циклевка радиусная R=2 мм
12. Полировальный узел 2 х 0,18 кВт 1400 об./мин.
13. Поддерживающий суппорт для габаритных заготовок с вылетом на 900 мм
14. Регулятор сжатого воздуха, осушитель
15. Счётчик кромки
16. Автоматическая смазка торцовки

Узлы

Панель управления

Оснащена цветным сенсорным экраном. Меню станка полностью на русском языке. Возможность управлять узлами, скоростью подачи, регулировкой длины черновых свесов. Индикация ошибок и неисправностей.

Узел приклеивания

Простая и надёжная конструкция клеевого узла с электронным блоком контроля температуры и тефлоновой ванной гарантирует стабильную работу при высоких нагрузках и работе в 2-3 смены.

Торцовочный узел

Торцовочный узел кромкооблицовочных станков осуществляет снятие кромочных свесов по торцам заготовки. Состоит из двух высокочастотных двигателей. Автоматическая смазка.

2 Фрезерных узла с фиксацией наклона

Узел предназначен для снятия свесов по длине заготовки. Узел представляет собой два высокочастотных двигателя с радиусными фрезами и системой дисковых копиров, что позволяет фрезам максимально правильно отслеживать край заготовки. Узел оснащён счётчиками для быстрой и удобной перенастройки на различные виды кромок.

Циклевочный узел

Удаляет микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. Два двухсторонних ножа радиусом R2 снимают тонкий слой с отфрезерованной поверхности для устранения дефектов.

Полировальный узел

Узел полировки с кругами из двухслойной ткани осуществляет финишную обработку кромки, придает блеск обработанной поверхности и очищает от загрязнений
