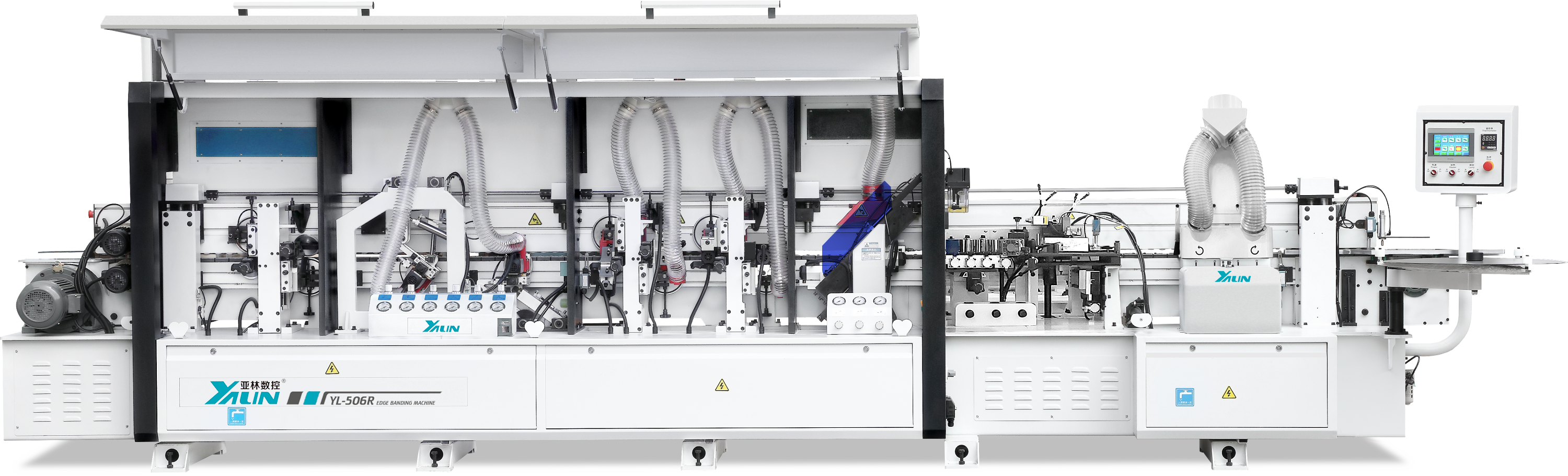

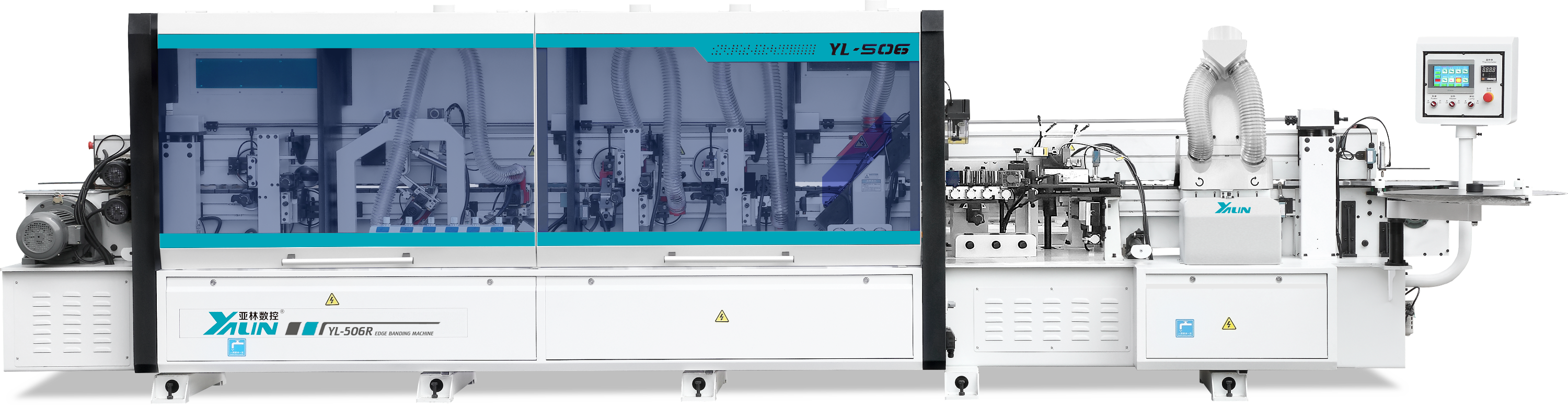

Кромкооблицовочный станок проходного предназначен для оклеивания кромочными материалами из ПВХ, меламина, шпона деталей из ДСП, МДФ и мебельных щитов, с последующей обработкой кромки и снятием свесов по длине, по торцам, фрезерованием, циклеванием и полированием.

Особенности

1. Станок может работать 24 часа в сутки без остановок и обрабатывать до 750 м.пог./час
2. Высокая скорость подачи до 20 м/мин., что является одним из главных показателей кромкооблицовочных станков
3. Блокировка подачи заготовки – не даёт оператору подавать заготовку в станок раньше чем это возможно, что предотвращает повреждение и повышенный износ узлов
4. Минимальная заготовка 150 х 50 мм или 300 х 60 мм
5. Инверторы на каждый узел
6. Сенсорная панель управления на русском языке – отображает управление узлами станка, выводит ошибки, возможность регулировать длину кромочных свесов
7. Регулировка количества наносимого клея
8. Гильотина для черновой резки толстого кромочного материала из ПВХ или АBS
9. 4 прижимных ролика
10. 2 Фрезерных узла для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 18000 об./мин. Радиус фрезы 2 мм
11. Циклевка радиусная R=2 мм
12. Полировальный узел 2 х 0,18 кВт 1400 об./мин.
13. Поддерживающий суппорт для габаритных заготовок с вылетом на 900 мм
14. Регулятор сжатого воздуха, осушитель
15. Счётчик кромки
16. Автоматическая смазка торцовки
17. • Подача разделительной и полирующей жидкости

Узлы

Панель управления

Оснащена цветным сенсорным экраном. Меню станка полностью на русском языке. Возможность управлять узлами, скоростью подачи, регулировкой длины черновых свесов. Индикация ошибок и неисправностей.

Фрезерный узел с радиусными фрезами (R2)

Узел оснащен двумя высокооборотистыми двигателями по 0,75 кВт с оборотами 12000 об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.

Прифуговка (предварительная фрезеровка)

Оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед преклееванием кромки. Предварительное фрезерование справляется со «ступенькой» от подрезной пилы, сколами, с небольшим наклоном кромки к пластины.

Лампа для нагрева детали перед поклейкой кромки

Улучшает качество приклейки кромки к детали

Узел приклеивания

Простая и надёжная конструкция клеевого узла с электронным блоком контроля температуры и тефлоновой ванной гарантирует стабильную работу при высоких нагрузках и работе в 2-3 смены.

Торцовочный узел

Торцовочный узел кромкооблицовочных станков осуществляет снятие кромочных свесов по торцам заготовки. Состоит из двух высокочастотных двигателей. Автоматическая смазка.

Два узла снятия свесов

Два фрезеровочных узла незаменимы для быстрой перенастрой ки при работе с кромочным материалом разной толщины.

Узел обкатки углов

Раунд предназначен для фрезерования стыков кромки и является незаменимым и самым востребованным решением при производстве мебели как эконом, так и премиум-класса.

Узлы циклёвки

Радиусная цикля удаляет микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. Два двухсторонних ножа радиусом R2 снимают тонкий слой с отфрезерованной поверхности для устранения дефектов.

Полировальный узел

Узел полировки с кругами из двухслойной ткани осуществляет финишную обработку кромки, придает блеск обработанной поверхности и очищает от загрязнений
