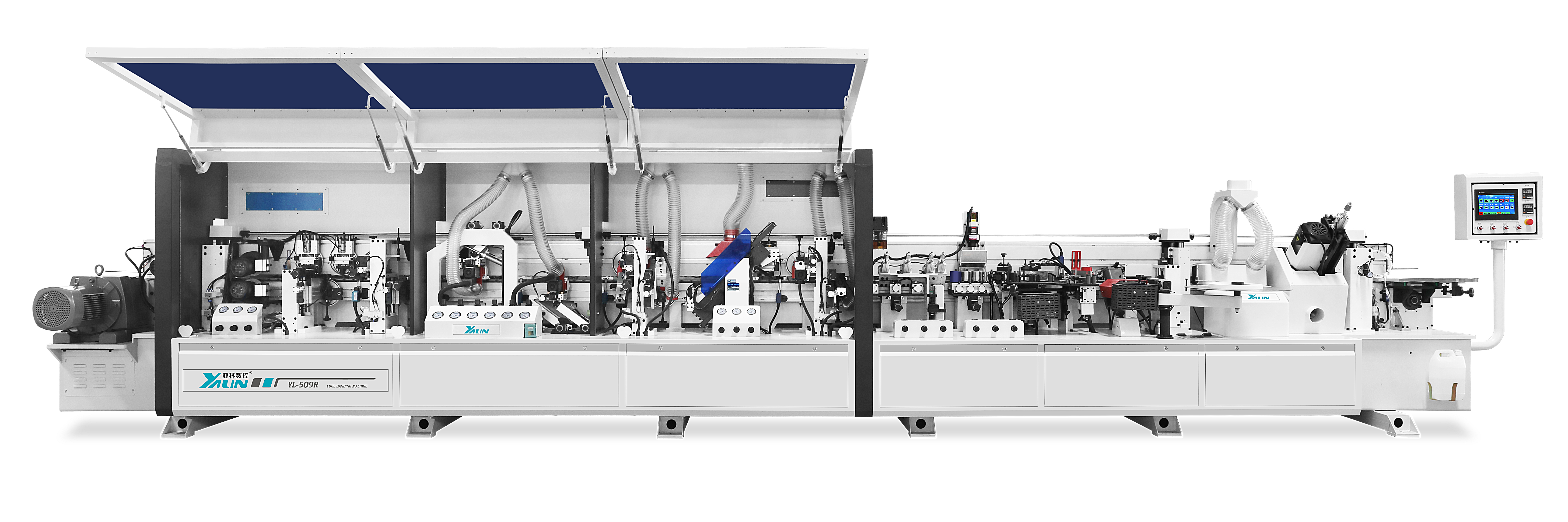

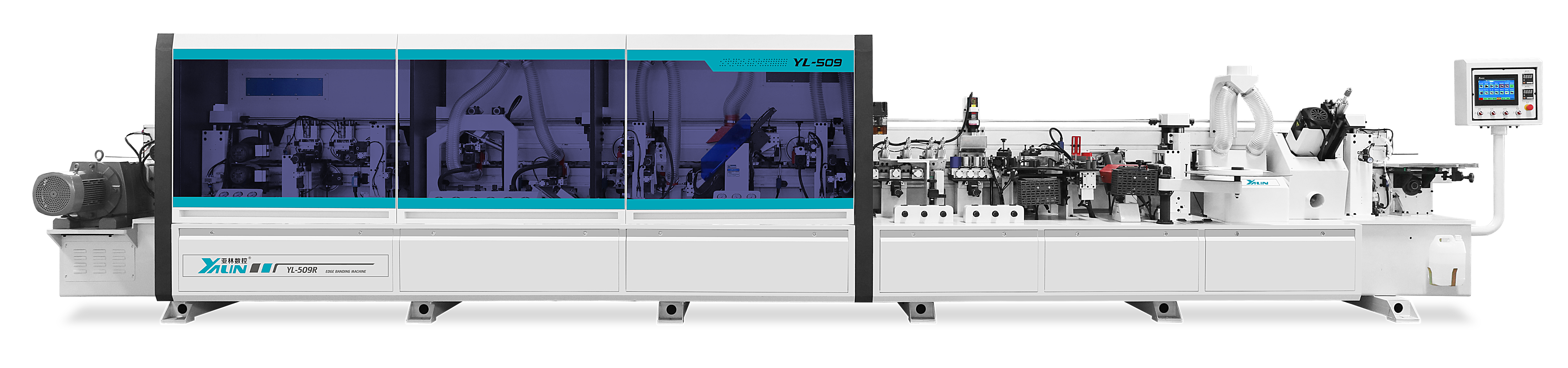

Автоматический кромкооблицовочный станок 509R

Фрезерование скошенных кромок

В станке фреза обрабатывает край детали в виде скошенной кромки с регулируемым углом наклона. Профиль формируется за один раз.

Прифуговка

Узел предварительного фрезирования (прифуговка) в станке Yalin оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 60 мм.

Пресс-группа для прижима кромки к прямолинейной поверхности торца детали

Оснащена 4 пневматическими прижимными роликами для качественного прижима и безупречного склеивания.

Торцовочный узел с двумя высокочастотными двигателями

Станок оснащен высоко оборотистыми двигателями 12000 об/мин. Совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D 100 мм

Фрезерный узел с радиусными фрезами

Фрезерный узел с радиусными фрезами Кромочник оснащен двумя высокооборотистыми моторами с шестиножевыми фрезами. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков

Узел обкатки углов (Round)

Узел закругления углов кромки (раундер) оснащен двумя высооборотными двигателями мощностью по 0,37 кВт. Работает с деталями высотой от 10 до 40 мм. Минимальная длина заготовки 250 мм (при высоте детали 18 мм).

Узел плоской цикли №1

Применяется в станке для удаления излишков клея на скошенной кромке деталей толщиной от 15 до 18 мм.

Узел плоской цикли №2

Узел станка предназначен для удаления остатков клея с клеевого соединения.

Двойной полировальный узел

Узел в станке предназначен для финишной полировки кромок в разных плоскостях.

Система нанесения разделительной и очистительной жидкостей

Разделительная жидкость предотвращает попадания излишков клея на поверхность панели. Очистительная жидкость распыляется на плоскость детали в конце технологического цикла обработки и обеспечивает ее безупречный вид.

Система обдува деталей

Система обдува в кромкооблицовочном станке установлена после полировального узла. Очищает деталь от пыли и оставшейся стружки.
